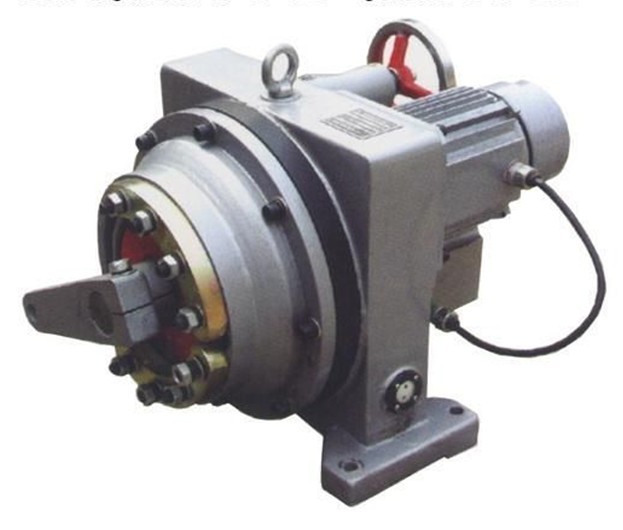

揚州華通DKJ-410執行器

揚州華通閥門公司DKJ系列電動執行機構按照中華人民共和國國家標準GB11922-89《工業過程測量和控制系統用電動執行機構》的規定制造。揚州華通DKJ-410執行器額定電壓220V(特殊要求訂貨時可提出)，輸出扭矩600NM，輸出信號4~20mA，該系列儀表電動裝置具有連續調節、手動遙控、就地手操三種控制方式，配用DFD－1000型電動操作器，可實現調節系統手動：自動無擾動切換。廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中。

DKJ產品規格型號

　型號出軸轉矩(Nm) 額定轉角全行程時間(S)額定電流(A)　質量(Kg) DKJ-210 100 90° 100±20 0．5 31 DKJ-310 250 90° 100±20 0．65 48 DKJ-410 600 90° 100±20 1．5 86 DKJ-510 1600 90° 100±20 2．5 125 DKJ-610 4000 90° 100±20 4．5 125 DKJ-710 6000 90° 100±20 8145

145

使用條件

1、輸入：開關正、反轉（220VaC)。

2、輸出：直流4-20mA。

3、出軸有效位移：0--90

4、轉換誤差：不大于±0.1％FS。

5、限位設置范圍：關限位0-80％；開限位20-100％。

6、長期穩定性：±0.1％FS.

7、電源：AC220V±20%。

8、環境溫度：-40-75℃

9、環境濕度：≤95％

功能特點

●位置發送器采用齒輪式傳動，確保限位可靠準確

●采用帶角度指示的精密導電塑料電位器調試方便，易懂

●電路采用環樹脂封裝的結構并經高低溫老化，確保穩定可靠

●電機采用帶過載保護的戶外型伺服電機
