ZAC28 三相過零調功器

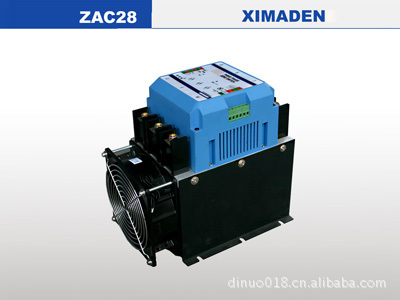

(XIMADEN)ZAC28三相過零調功器又稱三相固態繼電器模組。它操作簡單，易于維護，體積小重量輕。可更換的三只固態電器，避免了一體化模塊危險集中的缺點。歐式風格的安全防塵結構，外觀大方。紅藍色LED燈，工作狀態一目了然。插片式散熱器比普通散熱器的散熱效率高30% 。內置的阻容吸收器(RC回路),可提高在工業現場的抑制變頻器干擾能力，并降低開通電流對固態繼電器沖擊。其它功能還包括：散熱器的超溫報警及輸出，風機自動啟動，可控制工業的阻性負載。

一． 主要技術指標： １ 輸入: 24V/12V±10% 直流或脈沖輸入 隔離電壓：> 2000VDC 驅動電流 < 30mA 2.結構：內部有三個串聯SSR或二個串聯SSR 3.阻容吸收器(RC回路) 0.1μF 47Ω 4.風扇工作方式: 1)直通 2) 自動 超過50℃風機自動啟動 控溫精度±5℃ 5.超溫保護: 80℃超溫禁止輸出 超溫解除后自動復位測溫精度±5℃. 6．狀態指示燈：綠燈亮：控制正常紅燈亮：超溫報警注：本裝置是利用儀表的PWM控制信號，狀態燈閃爍屬正常。 7．超溫報警輸出指示：光隔離晶體管（ＯＣ門）驅動電流：< 20mA （需外配 ５～２４VDC）注：配XIMADEN.XK4四路繼電器 8．電流容量及固態繼電器電流: 40A（Z80A-3）、60A （Z100A-3）80A（Z160A-3）120A（Z200A-3）150A(Z220A-3)。 二.安裝及使用須知: l 本電力調整器是壁掛式，工作環境溫度：0℃～ 55℃，工作環境相對濕度：*90%。 l 需垂直安裝在通風良好，不受日光直射或熱輻射，無腐蝕性無可燃性的環境中。 l 工作電流 >30A,需采用強制風冷。高溫高濕以及海拔大于1000米，應降額使用。 l 裝置過熱保護后，如要再運行，需排除故障后，再送電運行。 三. 初步調試： 參照圖接線，先用100～200W燈泡假負載，將儀表置手動方式。此時，負載電壓應在開關電壓范圍內通斷。 常見故障排除：無控制信號不接負載時，R-U、S-V、T-W間三個固態繼電器間的阻值，用萬用表測量分別>500KΩ，當調節器100%輸出時，用萬用表測量R-U、 S-V、T-W三個固態繼電器間的阻值 應
