氣體頂壓消防供水設備

氣體頂壓消防供水設備的詳細描述：

1工藝、儀表控制系統圖

2概述

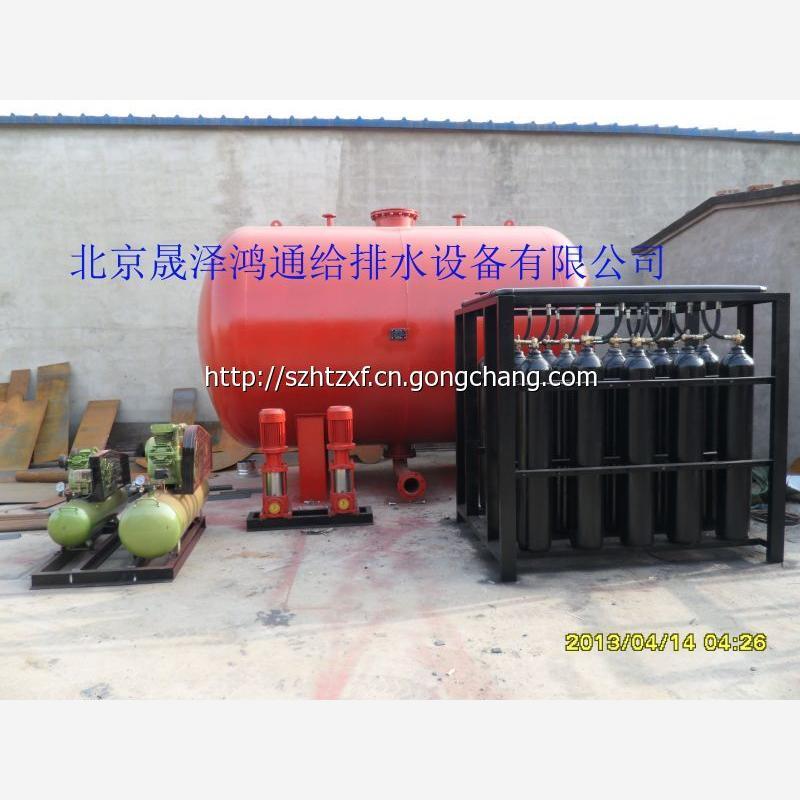

建筑消防供水常采用氣壓罐來代替高位水箱，滿足10min消防初期用水量，但往往選用普通氣壓罐要占據較大空間。DLC系列消防氣體頂壓給水設備是以GB/T50016《建筑設計防火規范》；以GA30.4《固定消防給水設備的性能要求和試驗方法 第4部分：消防氣體頂壓給水設備》、Q/IFNM9《消防氣體頂壓給水設備》為標準生產的新型固定滅火裝置。該裝置由氣壓水罐、穩壓裝置、集裝裝置、止氣裝置、電控系統等組成，其罐體容積是普通氣壓罐的1/3~1/5，供水壓力平穩，是較理想的大型應急消防氣壓給水設備。

3工作原理

補水泵工作時將水送至給水管網，多余的水進入氣壓罐，當液位達到設定值SN3時，穩壓水泵停止工作，此時系統壓力并未達到設定壓力值，穩壓空壓機開始運行；當壓力升至穩壓壓力上限SP2時，穩壓空壓機便停止運行。由于系統泄漏等原因造成管網壓力下降，當管網壓力下降至穩壓壓力下限SP1時，若液位探測器在設定值SN2點檢測為水，則重復穩壓空壓機運行；若液位探測器在設定值SN2點檢測不到水，則重復補水泵運行，如此周而復始。當發生火情時消防裝置投運，穩壓裝置無法維持管網壓力，當壓力降至SP3時或消防信號輸入，氣體頂壓裝置工作將氣壓罐里的水頂入消防管網，并向管網提供10min的消防用水。當液位下降到設定值SN1時，止氣裝置關閉，防止氣壓罐中的氣體進入消防管網。設備消防結束。

4操作步驟

4.1檢查設備型號

序號

名稱

型號

數量

備注

序號

名稱

型號

數量

備注

1

氣壓水罐

QW2400-1.6

1

4

氣瓶組

JZW-30

1

30個氣瓶

2

穩壓泵

50DL12-12.5*6

2

7.5KW

5

補氣空壓機

1-0.27/150

1

7.5KW

3

穩壓空壓機

V-0.15/12.5

1

2.2KW

6

控制柜

LEC-2PL-7.5

1

4.2根據工藝系統圖和閥門描述清單檢查管路連接和閥門狀態

序號

功能代碼

型號

公稱直徑

功能

安裝區域

狀態

1

000BA

JZW-30

儲氣

2

001BA

QW2400-1.6

2400

儲水

3

001PO

50DL12-12.5*6

補水

4

002PO

50DL12-12.5*6

補水

5

001CO

V-0.15/12.5

系統穩壓

6

000CO

1-0.27/150

氣瓶組補氣

7

101VT

D371X-16

150

止氣閥維修控制

止氣裝置

Open

8

102VT

D671X-16

150

止氣

止氣裝置

Open

9

103VT

D371X-16

150

止氣閥維修控制

止氣裝置

Open

10

104VT
