HLSJL-D-3020承插焊短軸螺母截止閥

HLSJL-D-3020承插焊短軸螺母截止閥

海羅斯主打產品，庫存，現貨。可直接下單。此價格，含稅、包裝費，不含運費。

工廠型號HLSJL表示閥體與閥桿之間是——螺帽連接。J代表截止閥L代表中部螺帽式。

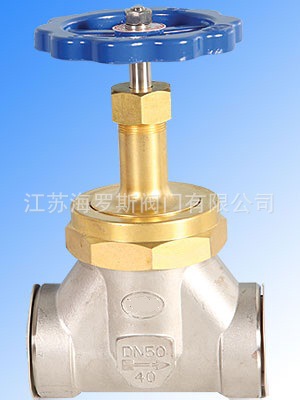

短軸螺母截止閥主要用于液氧、液氮、液氬等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。

產品名稱：短軸螺母截止閥
單價：330

公稱通徑：DN20
公稱壓力：PN4.0Mpa
工作溫度：-196℃～ 75℃
適用介質：O2、N2、Ar等

產品介紹

截止閥材質：

閥體:ZG0Cr18Ni9
閥蓋:HPb59-1

閥瓣:HPb59-1

閥桿:0Cr18Ni9
手輪:YX040

主密封件:PTFE

焊接截止閥安裝方便,制造合理,經濟簡單,所以大量使用,本公司生產的截止閥,外表美觀,密封性能好,耐壓高,拆裝維護方便,深得廣大新老客戶的好評。

外型尺寸和連接尺寸

外型尺寸與連接尺寸

產品型號

DJ61F-40P低溫截止閥(低溫長軸截止閥)

重量

產品代號

通徑

尺寸(mm)

(kg)

H開

H關

L

D

D0

D1

D2

B

HLSJL-D-3010

131

125

60

Φ65

Φ13

Φ14.5

Φ24

6

0.64

HLSJL-D-3015

146

137

65

Φ80

Φ15

Φ18.5

Φ29.5

6

0.87

HLSJL-D-3020

152

141

80

Φ80

Φ20

Φ25.5

Φ36

8

1.17

HLSJL-D-3025

175

161

90

Φ100

Φ25

Φ32.5

Φ43.5

8

1.68

HLSJL-D-3032

184

169

105

Φ100

Φ32

Φ38.5

Φ53

8

2.56

HLSJL-D-3040

216

198

120

Φ125

Φ40

Φ45.5

Φ62

8

3.75

HLSJL-D-3050

225

204

140

Φ140

Φ50

Φ57.5

Φ72

10

5.00

本公司引進德國閥門技術，專業從事低溫設備配套產品的制品與研發。接受定做。
