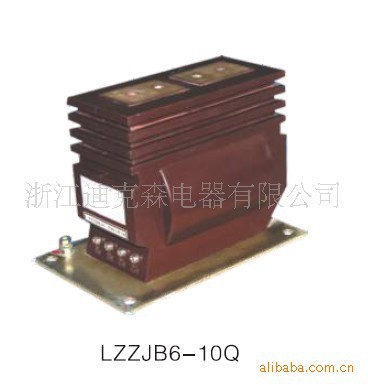

LZZJB6-10Q 150/5A 0.5級中壓電流互感器（LZZQB6-10Q）

概述
LZZQB6-10Q、LZZJB6-10Q、LZZB6-10Q型電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于額定電壓為10KV及以下，額定頻率為50HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。本型互感器具有體積小、重量輕、絕緣性能優等特點，還可以根據用戶的需要，制成各種特殊規格，靈活性強。本型互感器適用于GSFC-10型交流金屬鎧裝封閉式高壓開關設備，JYN2-10單母線手車式等開關柜。

結構特點
LZZQB6-10Q、LZZJB6-10Q、LZZB6-10Q型電流互感器為環氧樹脂澆注而成，鐵芯采用優質導磁材料。一、二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，并容易做到表面清潔。一次出線在澆注體頂部，出線端標志為P1、P2，個二次繞組（計量級）出線端為1S1、1S2，第二個二次繞組（保護級）出線端為2S1，2S2，互感器為減級性，底座上有4個安裝孔供安裝使用。

技術參數：
1、額定絕緣水平：12/42/75kV；
2、負荷功率因數：COS&=0.8(滯后)；
3、額定二次電流：5A或1A；
4、表面爬電距離：滿足II級污穢等級要求；
5、產品標準：GB1208-1997《電流互感器》；
6、儀表保安系數：FS≤10；
7、詳細技術參數，請來電我司。
