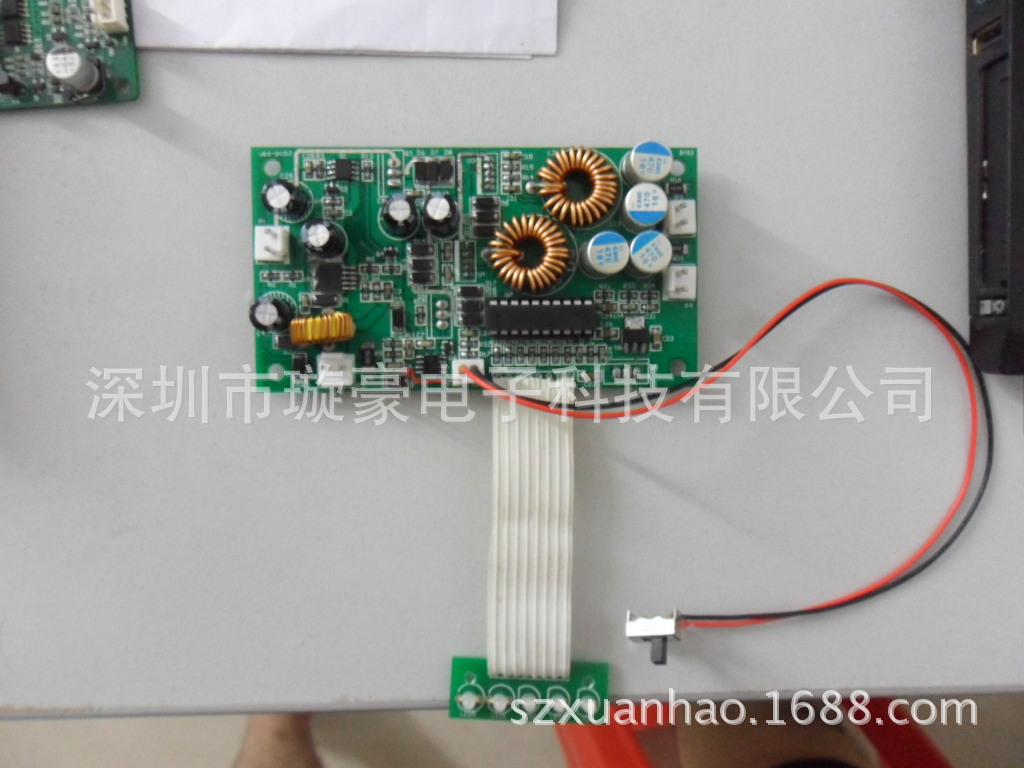

工控機 直流控制板 后備電源 UPS電腦PCBA

  • 總供應量500
基本信息：
  • 可OEM輸入電壓范圍
    12（V）
    1（KVA）設備類型
    直流電源系統
  • 1（kg）輸出電壓范圍
    20（V）
    xh轉換時間
    0（ms）
詳細信息：

20V供電給電源板，電源板輸出穩定的12V，5V供電，12V和5V輸出要在6A以上。20V供電斷開后，由電池供電繼續輸出12V，和5V電壓，（中間不能斷電）輸出電流不變。電池要有電量指示，接上20V供電后，能自動給電池充電，同時還要有12V和5V電壓輸出，輸出電流不變。

供電：20V 6A適配器

充電電流：1.5A，八小時左右能把電池充滿。

輸出：12V 6A 紋波重載時不超過100mv

5V 6A 紋波重載時不超過100mv

電池：18650電芯2600ma 2并4串

電源板有開關功能，防止電池電量自動放完。

電池電量指示要求：要求做4個電量指示燈，分別顯示25% 50% 75% 100%電量。全部亮綠燈。

適配器檢測燈：適配器有輸入電壓時亮綠燈，無適配器輸入時，亮紅燈。

共五個燈，適配器檢測燈和25%指示燈是雙色燈。

電池組要有配套使用的保護板，使用穩定，安全可靠。

PCB板尺寸：寬度6CM，長度12CM，高度3.5CM。
