BHG1-200/10-2G，高壓接線盒，10KV接線盒，煤礦接線盒

BHG1-200/10-2G，高壓接線盒，10KV接線盒，煤礦接線盒

產品名稱： 礦用隔爆型高壓電纜接線盒
產品型號： BHG1-200/10-2G
適用范圍： 嚴格按煤礦安全有關規定使用。
執行標準： GB3836-2000,Q/XH 001-2009

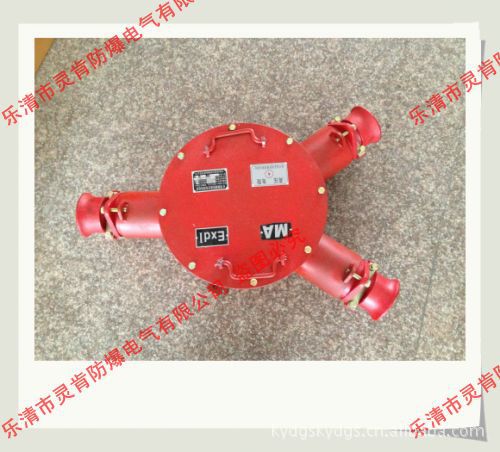

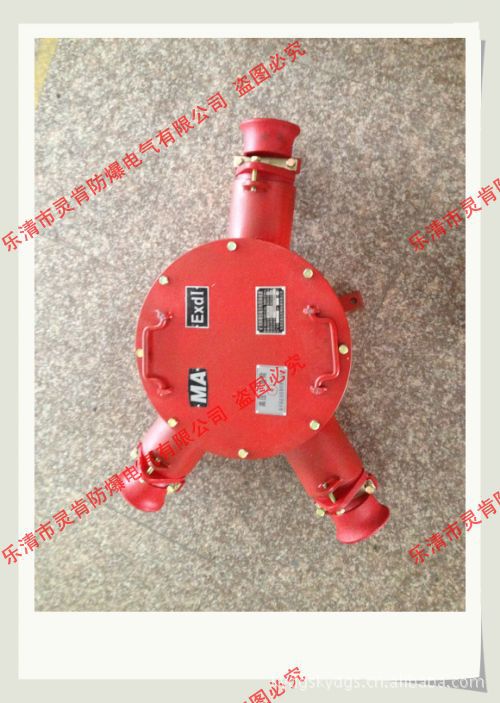

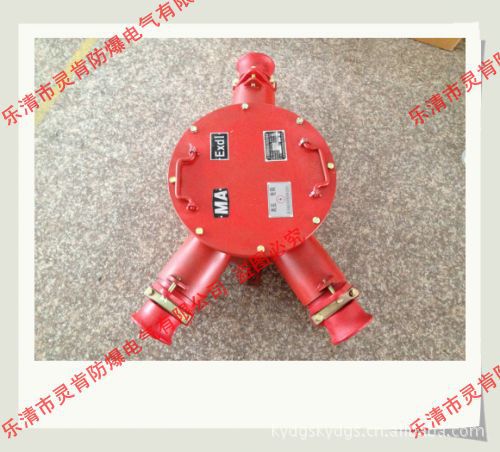

BHG1-200/10-2G(3G)高壓防爆接線盒

高壓防爆接線盒，BHG1-200/10-2G(3G)高壓防爆接線盒，礦用高壓電纜接線盒，

產品特點：

1、接線盒主要由隔爆外殼（殼體、蓋）、絕緣接線座、電纜引入裝置及內外接地等組成；

2、殼體和蓋以平面隔爆面通過螺栓等緊固件連接；

3、接線座采用高純陶土壓制、燒結、上釉而成，具有優良的電氣絕緣性能。

二、結構簡介
接線盒的隔爆外殼為鋼板結構，蓋采用螺栓壓接形式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有三個主接線端子，接線柱上壓板將電纜頭壓接?；鶠楦邏弘姶桑⒃O有一個輔助接線端子。

三、適用范圍：

BHG1-200、315、400/10 系列礦用隔爆型高壓電纜接線盒(以下簡稱接線盒)適用于含有爆炸性氣體（甲烷）、煤塵混合物的煤礦井下，在交流50Hz、電壓至10kV的供電網絡中，供信號、照明、動力設備中作電纜連接和分支之用。
四、技術參數：

型號

額定電流(A)

額定電壓(KV)

引入電纜外徑(MM)

通數(個)

BHG1-400/10-2G(3G)

400

10

Φ68～78

2(3)

BHG1-400/6-2G(3G)

400

6

Φ68～78

2(3)

BHG1-400/3.3-2G(3G)

400

3.3

Φ68～78

2(3)

BHG1-200/10-2G(3G)

200

10

Φ68～78

2(3)

BHG1-200/6-2G(3G)

200

6

Φ68～78

2(3)

BHG1-200/3.3-2G(3G)

200

3.3

Φ68～78

2(3)

BHG1-315/10-2G(3G)

315

10

Φ68～78

2(3)

BHG1-315/6-2G(3G)

315

6

Φ68～78

2(3)

BHG1-315/3.3-2G(3G)

315

3.3

Φ68～78

2(3)
