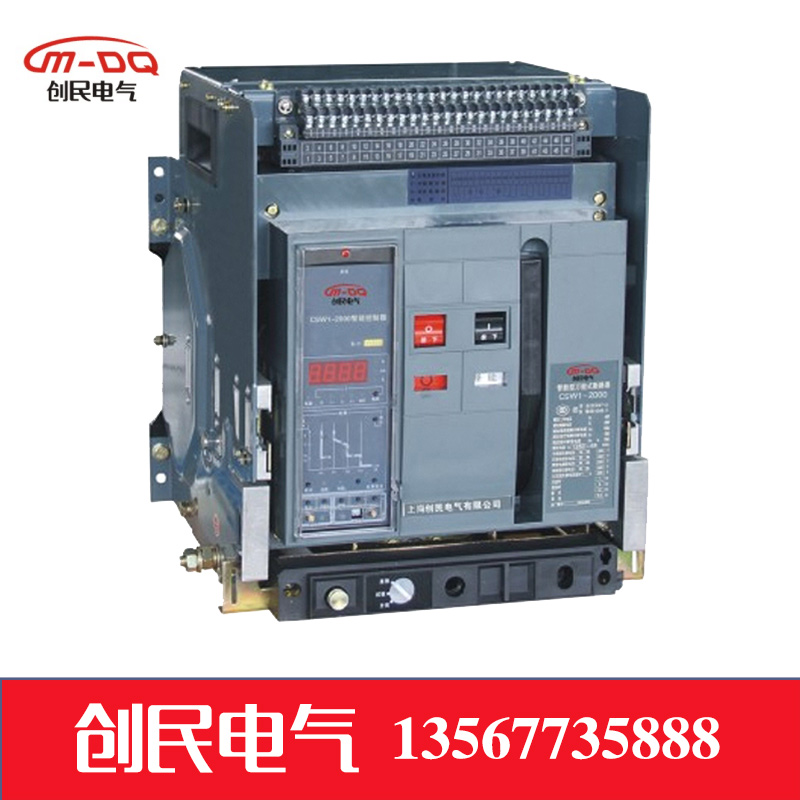

***生產質量保證的CSW1斷路器-上海創民

CSW1系列斷路器是應用于額定絕緣電壓AC1000V，額定工作電壓為交流50Hz AC400V、AC690V的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、接地故障等的危害。斷路器核心部件采用智能型控制器，具有選擇性保護，可避免不必要的停電，提高供電可靠性。

[特點]

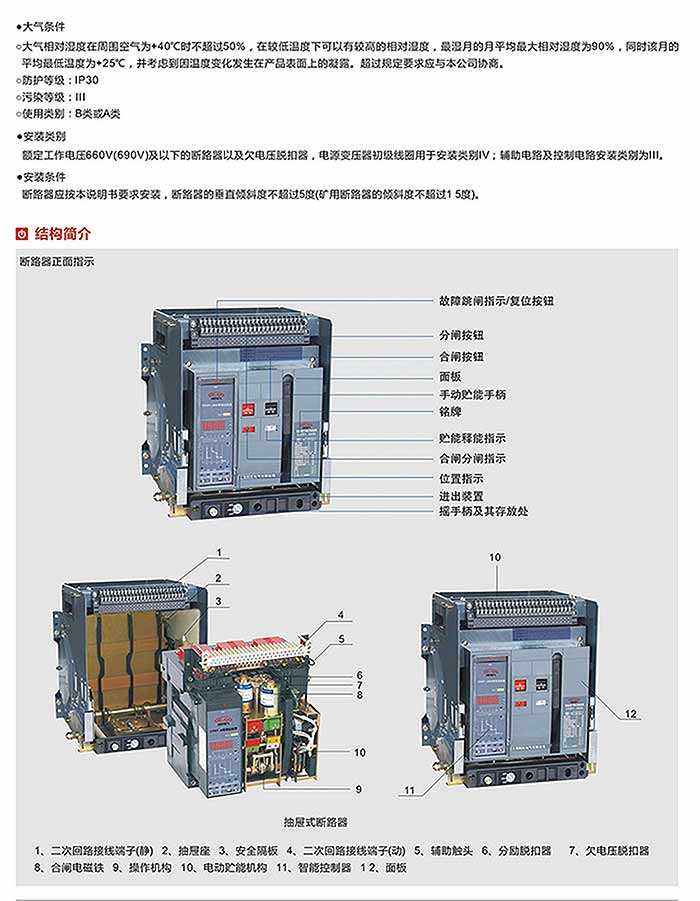

CSW1斷路器結構緊湊，具有立體分隔式的特點。觸頭系統封閉在具有分隔結構的兩絕緣底板之間，每相觸頭都被隔開形成一個個小室。而智能控制器、操作機構、手動和電動操作機構依次排在其前面形成各獨立的單元，更換方便。觸頭系統安裝在絕緣小室，每相觸頭系統采用片狀并聯結構，降低了電動斥力，保證了斷路器的高分?jǐn)嗄芰ΑＳ腥N不同功能配置方案的智能控制器：L、M、H型

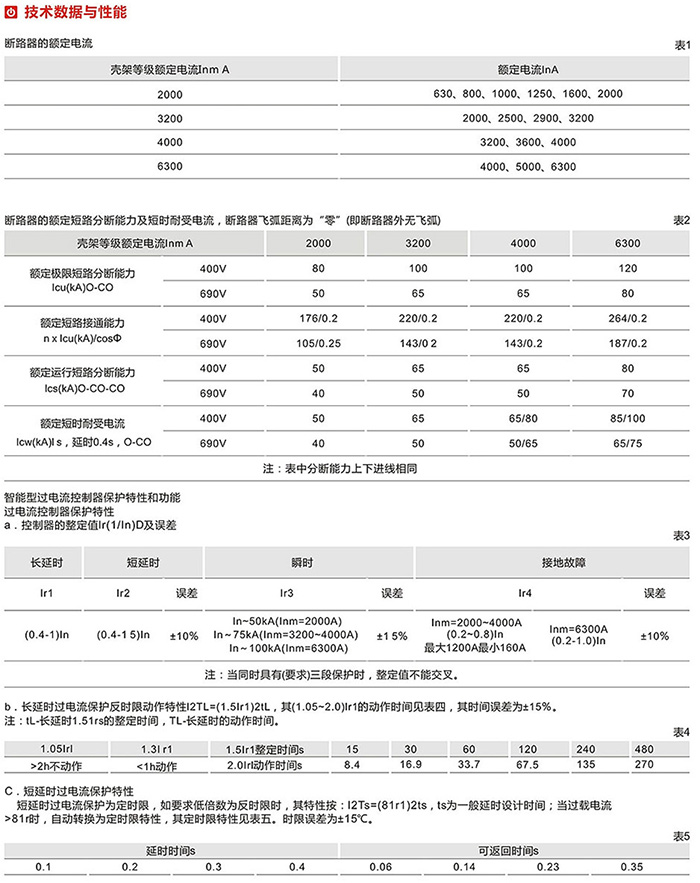

[基本參數]
殼架等級額定電流：2000、3200、6300A
極數：3P、4P
額定絕緣電壓AC1000V
額定工作電壓AC400V、AC690V
額定電流：630～6300A
額定極限短路分?jǐn)嗄芰Γ?00kA～150Ka
安裝方式：固定式、抽屜式
接線方式：水平接線、垂直接線
操作方式：電動操作、手動操作

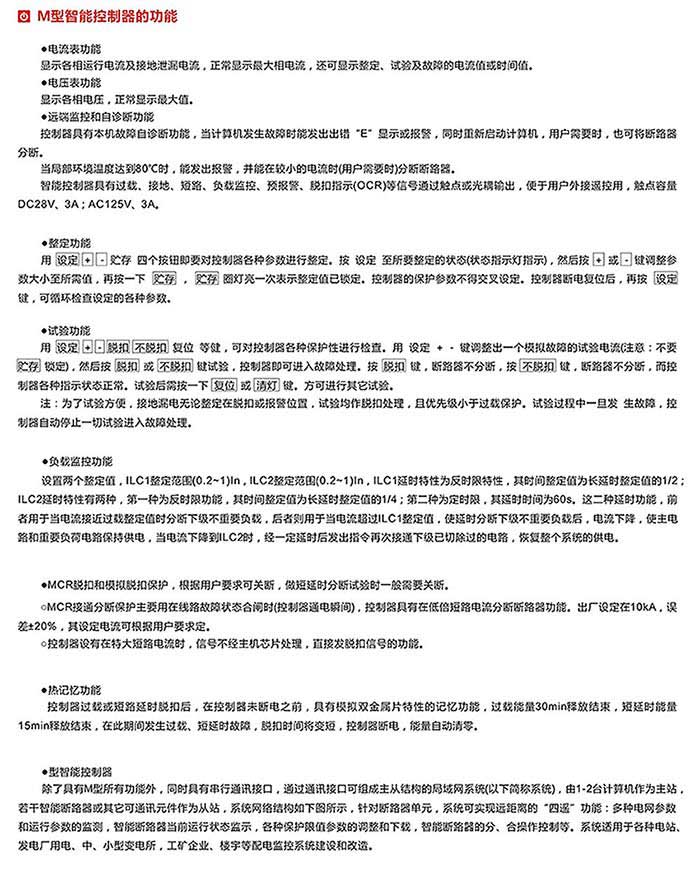

[結構與功能]

基本功能
◇過載長延時、短路短延時、短路瞬時、單相接地保護功能；
◇顯示功能：整定電流、動作電流顯示；
◇自檢功能：過熱保護、微機自診斷；
◇故障記憶：故障電流時間值、相序記憶；
◇試驗功能；
可選功能
◇負載監控；
◇功能表功能；
◇斷線診斷功能；
◇mcr接通分?jǐn)嗉霸较尢l功能；
