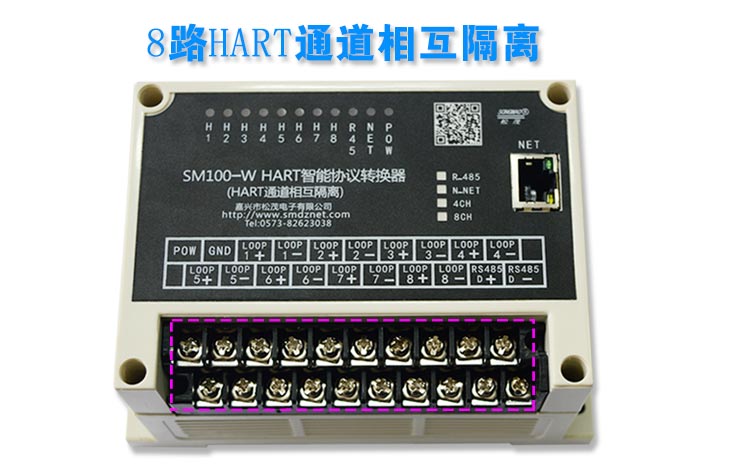

8通道HART轉RS485協議通道全隔離轉換器帶網口

1.1產品簡介

SM100-W系列HART智能轉換器是采用ARM微處理器、HART協議調制解調專用芯片并結合大量的實踐經驗所研發的產品。其按照工業產品要求進行設計，具有很高的可靠性及穩定性。智能轉換器配有標準的RS485接口及以太網接口，能與有HART協議的智能儀表進行數據透明傳輸或者轉換為MODBUS_RTU或MODBU_協議讀取數據，保證數據進行實時傳輸。

HART協議使用Bell202頻移鍵控（FSK）標準，在4～20mA基礎上疊加調制數字信號，使得HART協議儀表在不干擾4～20mA模擬量信號的同時允許雙向數據通訊。SM100-W系列智能轉換器就是數字信號與模擬信號進行雙向調制解調的智能轉換器。8通道HART轉RS485協議通道全隔離轉換器帶網口

1.2產品特點

● 配有1個標準的RS485通訊接口，可以進行參數配置、更改通訊波特率及奇偶校驗位。

● 配有1個標準的以太網通訊接口。

● 采用工業通用的模塊外殼，便于安裝及調試。

● 配有專用配置軟件，可以對SM100-W系列智能轉換器進行參數配置，并且通過智能轉換器，可以與HART協議智能儀表進行數據通訊。

● 支持標準的MODBUS_RTU及MODBUS_TCP協議。

● 支持同時連接多臺HART協議智能儀表。

● HART每個通道相互隔離, 不影響儀表電流輸出

● 支持多種特殊HART協議智能儀表，并能自定義讀取特殊HART儀表的指令。

● 數據更新時間,1臺0.8秒,如果接8臺6.4S全部更一次數據。

● 安裝方式：可以標準軌道安裝，也可固定安裝。

8通道HART轉RS485協議通道全隔離轉換器帶網口

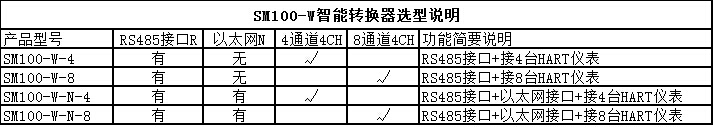

產品選型表：

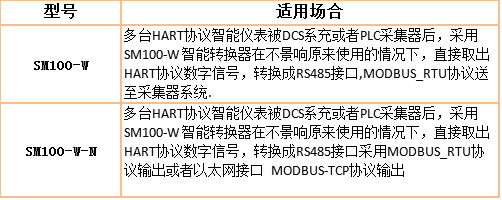

應用場合：

1.3主要參數

● 電源輸入電壓：DC 12～24V，電源的波紋不得大于200mA，電流需提供100mA。

● 物理尺寸：長145 mm × 寬90 mm × 高73 mm。

● 工作環境溫度：-20℃ ～ +80℃。

● 相對濕度：10% ～ 80%。

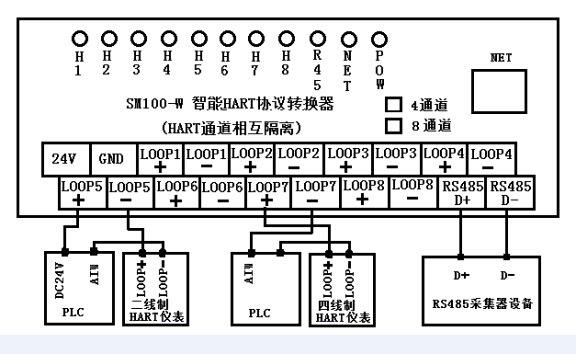

1.4接線圖

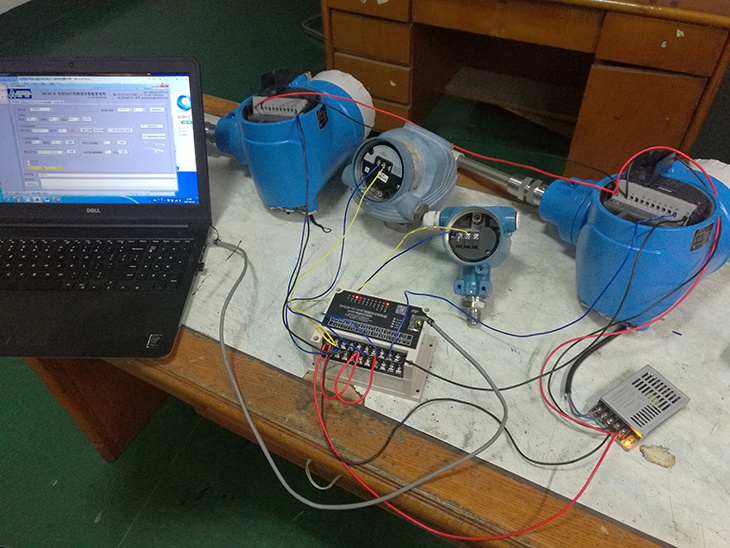

1.5HART通道全隔離轉換器通過以太網與儀表通訊應用

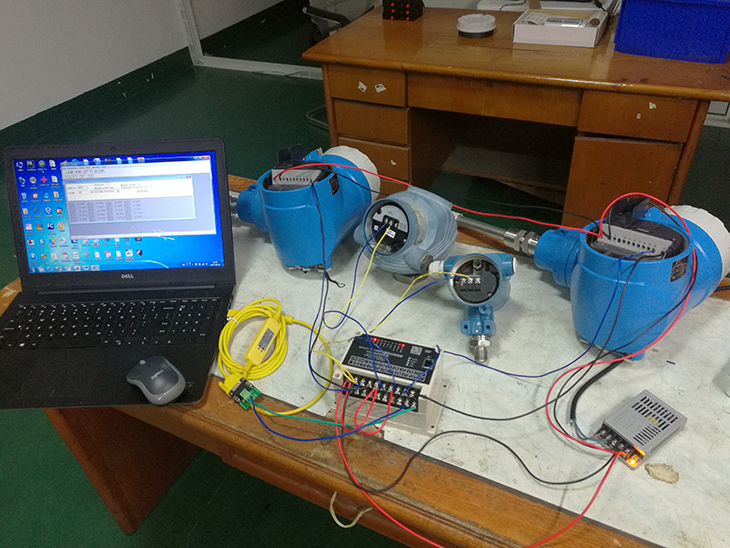

1.6HART通道全隔離轉換器通過RS485與儀表現場通訊應用
