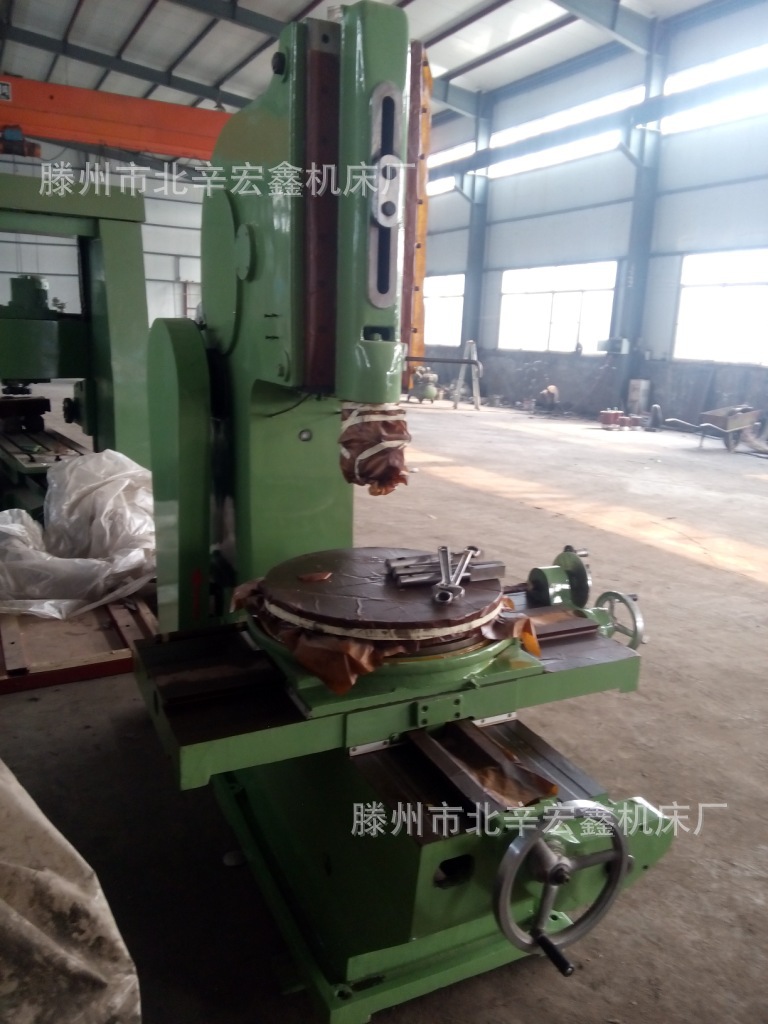

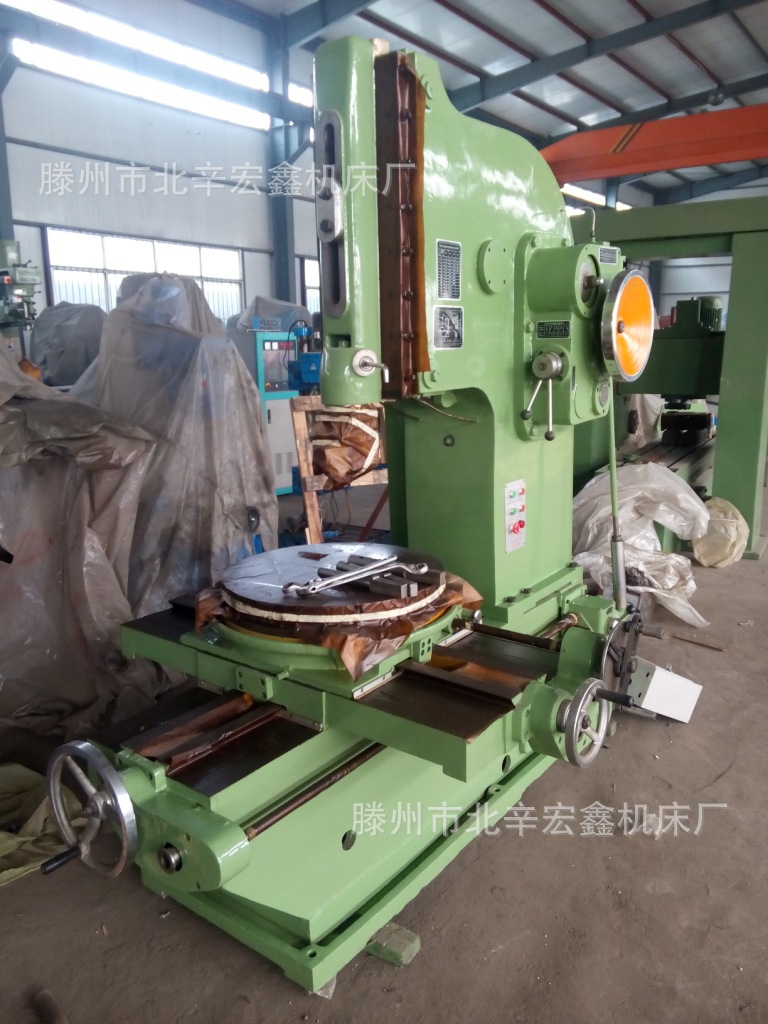

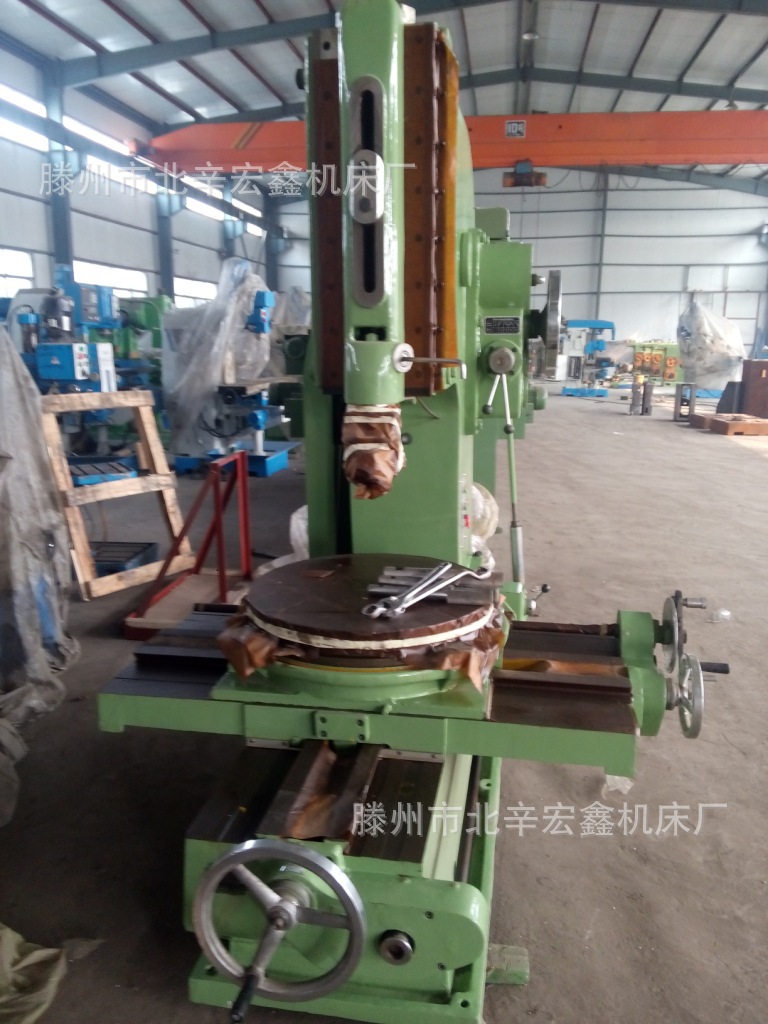

刨床插床，廠家直銷B5032D立式插床

本機床用以加工各種零件的平面、型面及鍵槽等，對單件或小批生產車間最為適合。

主轉動的機構是變搖柄齒輪的回轉運動為滑枕的往復運動，工作臺可作縱向、橫向和回轉，自動與手動進給并可實現快速移動，工作臺遇有故障時則自動停止進給.
本機床經心設計，標準化、通用化、系列化、自動化程度較高，布局合理，結構緊湊協調勻稱。外形美觀，維修方便。

機床使用三相交流電源,電壓380伏,頻率50赫.
對用戶提出的其它電源條件，經過協商，可按特殊定貨供應。

加工范圍

Work range

B5020

B5032

插削長度

Max.slotting length

200mm

320mm

工件加工尺寸(長*寬)

Max.dimensions of wodplece(L*H)

485*200mmm

600*320mm

工件重量

Max.weight of workpiece

400kg

500kg

切削力

Max.cutting force

5500N

7500N

滑枕每分鐘往復次數

No.of strokes per minutem

32,50,80,125,r ,p,m

20.32.50.80.r.p.m

滑枕垂直調整距離

Vertical ajustment of ram

230mm

315mm

滑枕傾斜角度

Inclination of ram

0-8度

0-8度

刀頭支承面至床身前壁間距離

Distance between tool holdingsurface and column front

485mm

600mm

插刀桿尺寸(寬*高)

Max.tool shank size (W*H)

25*40mm

25*40mm

工作臺直徑

Table diameter

500mm

630mm

工作臺面至滑架下端間距離

Distance between table surface and low end of ram

320mm

490mm

工作臺縱向移動距離

Max.longitudinal travel of table

500mm

620mm

工作臺橫向移動距離

Max.cross travel of table

500mm

560mm

工作臺縱橫機動進給范圍

Range of table longitudinal and cross power feeds

0.08-1.12mm

0.08-1.12mm

工作臺回轉機動進給范圍

Range of table power feeds

0.052o-0.783deg

0.052°-0.7893deg

主電動機功率

Power of rapid drive motor

3kw

4kw

主電動機轉速

Rotating speeed of main drive motor

1430r.p.m

960r.p.m

機床輪廓尺寸(長*寬*高)

Overall dimensions (L*W*H)

1945*1325*1980mm

2290*1525*2285mm

機床重量(約)

Weight(approx)

2400kg

3500k

如有其它疑問請聯系我們:////QQ7

【維修保養】一、清潔1、拆卸清洗各部油毛氈墊；
2、擦拭各滑動面和導軌面、擦拭工作臺及橫向、升降絲桿、擦拭走刀傳動機構及刀架；
3、擦拭各部死角。二、潤滑1、各油孔清潔暢通并加注潤滑油；
2、各導軌面和滑動面及各絲桿加注潤滑油；
3、檢查傳動機構油箱體、油面、并加油至標高位置。三、扭緊1、檢查并緊固壓板及鑲條螺絲；
2、檢查并扭緊滑塊固定螺絲、走刀傳動機構、手輪、工作臺支架螺絲、叉頂絲；
3、檢查扭緊其它部份松動螺絲。四、調整1、檢查和調整皮帶、壓板及鑲條松緊適宜；
2、檢查和調整滑塊及絲桿合令。五、防腐1、除去各部銹蝕，保護噴漆面，勿碰撞；
2、停用、備用設備導軌面、滑動絲桿手輪及其它暴露在外易生銹的部位涂油防腐【安全規則】1：裝卸工件，必須移開刀具，切削中頭、手不得接近銑削面。
2：使用銑床對刀時，必須慢進或手搖進，不許快進，走刀時，不準停車。
3：快速進退刀時注意銑床手柄是否會撞擊人。
4：使用銑床進刀不許過快，不準突然變速，銑床限位擋塊應調好。
5：上下及測量工件、調整刀具、緊固變速，均必須停止銑床。
6：拆裝立銑刀，工作臺面應墊木板，拆平銑刀扳螺母，用力不得過猛。
7：嚴禁手摸或用棉紗擦轉動部位及刀具，禁止用手去托刀盤。

滕州市宏鑫機床廠秉承“對用戶負責,讓用戶滿意”的公司宗旨對銷售或使用我公司產品的用戶作如下承諾：

1.我公司出廠的產品優質、可靠，做到在公司內消除早期故障并按國家規定三包服務期為壹年。
2.在質保期內我公司的產品如出現質量問題，我公司售后服務部門將及時給予解決：
①一般問題，通過電話或傳真等方式、2小時之內給答復。
②需要派人現場解決的，分距離遠近，分別在24小時至48小時之內派人前往。
③為用戶提供優良的售前和售后服務。在產品使用過程中，發現質量問題，在接到用戶通知后2小時內做出答復，或24小時至48小時內派出服務人員，并做到故障不排除，維修人

員不撤離現場。
3.在保修期過后，我公司仍負責設備的終生維修服務，根據具體情況收取工、成本費。
4.對生產的機械產品，在出廠前保證三檢，生產廠長質檢，入庫庫房質檢，出庫裝箱質檢。
5.我公司在全國建有強大的售后服務網絡，多名技術顧問及售后工程師遍及全國各地區。我司辦事處有對技術精益求精的售前、售后服務工程師。能為用戶提供上乘、優質、高效

的服務保證。

經多年市場驗證，我公司生產的產品質量可靠，設備故障率低，經久耐用。請用戶們放心使用。

【產品發貨運輸】親，客戶訂單后都想時間收到貨物，我們也深知發貨速度會影響客戶感知，我們在發貨時一切為客戶利益為重，在拿到訂單的時間安排發貨，由于所有機床過高過大，一般

普通物流采用集裝箱沒法裝運（超高，無法裝車）因此我公司產品采用配貨運輸（即集散貨裝整車運輸），一般配貨時間1-2天，但在運輸中不轉車，程度保證貨物在運輸當中

的安全，貨物裝車后將以最快的時間抵達卸貨地點。因此請各位顧客耐心等待。
