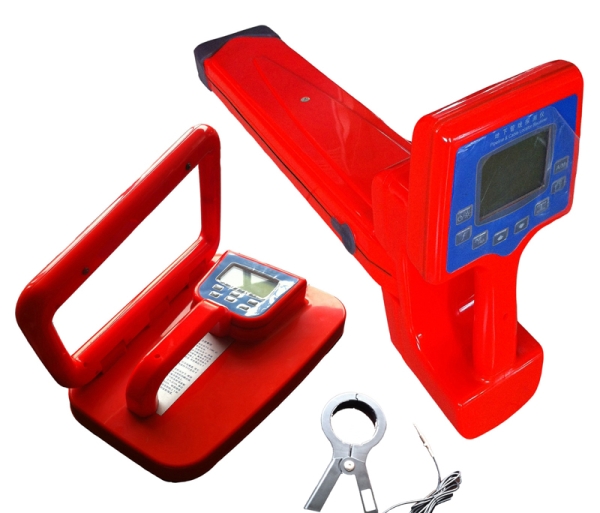

EN-488地下管線探測定位儀

【功能及用途】

EN-488型地下管線探測定位儀，用于探測地下各種金屬管道、電纜的路由走向、位置和埋深測定。在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。廣泛應用于工程開挖、鐵路、燃?xì)?、電力、廠礦、通訊及市政建設和地質勘探等部門。

【特點】

●采用全數字信號處理技術，新的集成電路設計。高性能抗干擾能力；

●直觀、迅速的指示管線的路由走向；

●一鍵測量地下管線的深度；

●多管線情況下可識別目標管線；

●接收機增益自動調節，使接收機正常處于優化狀態；

●電池電量實時檢測，當電量低到保護值時會發出報警自動關機；

【主要技術指標】

發射機：

●功率：10W（0.5-10W，自動調節）；

●工作頻率：480Hz、31KHz；

●輸出電壓：0-400Vp-p

●輸出波形：正弦波

●電 源：12VDC 4.4AH

接收機：

●功耗：大于1.0W

●測深： 5m

●接收靈敏度：I≤100μA@1M

●電源：12V 1.5AH NI-NH

●測試路由誤差： ≤5Cm

●測試埋深誤差： ±0.05h±5CM

●測試線路絕緣程度： ≤25MΩ

環境要求

●工作溫度： -10℃~+60℃

●相對濕度： 10%~90%

●大氣壓力： 86~106KPa

●環境噪聲： ≤60dB

【檢測原理及方法】

利用電磁感應原理，通過探測地下金屬管線的磁場分布來確定地下管線的準確位置、走向和埋深。
